前言
提高水重復利用率是提高水資源利用效率的有效方法之一。水重復利用率已是國家對印染企業的要求的指標之一，也是節水型企業考核的重要指標之一?！豆I(yè)用水節水術語》（GB/T 21534）規定了水重復利用率的定義和計算公式。但在實際工作中，重復利用水量的確定和計算仍存在爭論，測量重復利用水量的方法不確定，影響了水重復利用率計算的準確性，在某些過程中造成一定的混亂。因此，澄清有關水重復利用量概念，明確水重復利用率的計算方法對于紡織企業具有現實的意義。
1.基本概念
1.1水重復利用
水重復利用是指企業使用過后的水再次利用的過程。水重復利用可以是一次利用，也可以是多次利用。根據水使用前后的水質、再利用時的方式、再利用的場合與途徑，水重復利用有著不同的方法和形式。
1.2重復水量
重復利用水量（quantity of water recycle）是指在確定的用水單元或系統內，使用的所有未經處理和處理后重復使用的水量的總和，即循環水量和串聯水量的總和。
1.2.1循環水量
循環水量（quantity of recirculating water）是指在確定的用水單元或體系內，生產過程中已用過的水再循環用于同一過程的水量。
對于同一過程應考慮到設備、設備的不同部位以及使用時溶液的濃度等因素。
1.2.2串聯水量
串聯水量（quantity of series water）是指在確定的用水單元或系統內，生產過程中產生的或使用后的水量再次用于另一單元或系統的水量。
1.2.3重復利用率
重復利用率（recycle ratio）是指在一定計量時間內使用的重復利用水量與用水量的百分比。
企業水重復利用率是指在一定計量時間內企業內各種生產過程中使用的重復利用水量與用水量的百分比，即重復水量可以是用于生產，也可以是用于生活；生產水重復利用率是指在一定計量時間內生產使用的重復利用水量與用水量的百分比，即重復水量?jī)H是用于生產。
1.2.4用水量
用水量（quantity of water usage）是指再確定的用水單元或系統內使用的各種水量的總和，即取水量和重復利用水量之和。
2.水重復利用形式
2.1循環重復利用
2.1.1基本形式

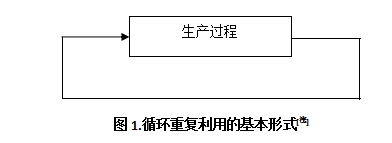

在確定的用水單元或系統內，生產過程中已用過的水，再循環用于同一過程為循環重復利用。循環重復利用的基本形式可見圖1.。
注：在本文各圖中，沒有涉及到水重復利用的水流均沒有表示出來。
需要強調的是在循環重復利用中再次利用與前期利用是屬于同一過程，而不是屬于同一設備。如果是同一設備，而不是同一過程，不屬于循環重復利用。例如，染色機的冷卻水和冷凝水回收后用于染色機的工藝水就不屬于循環重復利用。
2.1.2含功能設施的循環利用

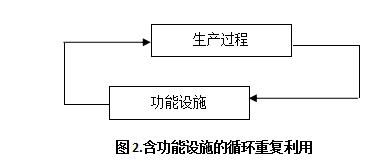

在實際生產中，重復利用過程需要調節水量、改變水溫、改進水質或增加水壓，以滿足再利用的要求。實現這些功能的設施為功能設施。見圖2.。
圖2中的功能設施可以是蓄水池、蓄水罐、冷卻塔、處理設施、染料槽或助劑槽等等。
2.1.3多循環重復利用組合

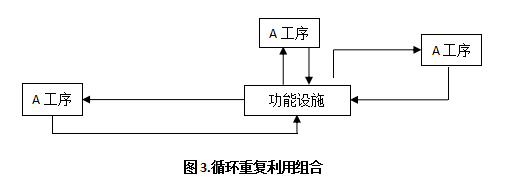

在用水過程中，常常會出現多個循環重復利用的組合形式。圖3就是其中一種。

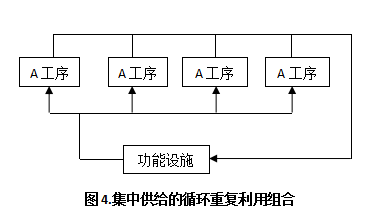

部分企業冷卻水的重復利用與圖3相同。圖3中的循環重復利用組合是通過多個循環重復利用共用了功能設施。循環重復利用組合基本上都離不開共用功能設施。但功能設施供水的方式有所不同。圖4也是循環利用組合之一。
圖4中，功能設施負責統一向各重復利用單元提供重復利用水量，與圖3分別形成循環不相同。
2.2串聯重復利用
2.2.1基本形式

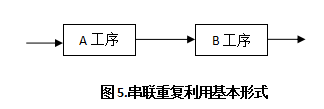

在確定的用水單元或系統內，生產過程中產生的或使用后的水量，再用于另一單元或系統為串聯重復利用。串聯重復利用的基本形式可見圖5.。
圖5與圖1對比可見，循環重復利用是閉環的，而串聯重復利用是開環的。
在串聯重復利用中，串聯的工序可以是一個，也可以是多個。例如，長車逆流水洗和印花布連續水洗生產線都屬于多級串聯重復利用。
2.2.2含功能設施串聯重復利用
與循環重復利用一樣，在串聯重復利用中有時也需要增加功能設施來滿足重復利用的需要。圖6.是含功能設施的串聯重復利用。
冷凝水回收后再用于染色機的工藝水就是圖6的方式。
2.2.3串聯重復利用組合

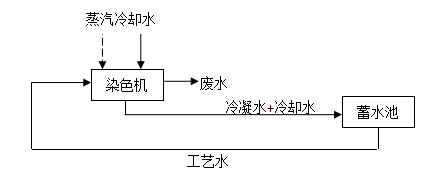

將二個或以上的串聯重復利用組合起來，以滿足生產和水重復利用的需要，是常見的。例如，染色機的冷凝水和冷卻水收集后作為工藝水重復利用就是兩個串聯重復利用組合。見圖7.。
圖7.串聯重復利用組合
在圖7中，蒸汽第一次利用是加熱，冷卻水第一次利用是冷卻，而兩者第二次使用都是作為工藝水，與第一次使用是不同的過程。
2.3兩種重復利用的組合

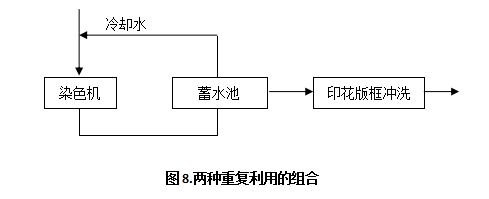

循環重復利用和串聯重復利用不僅僅可以自身組合，還可以兩者之間組合。見圖8.。
在圖8中冷卻水的重復利用是一個封閉的，屬于循環重復利用，而冷卻水作為印花版框沖洗水則屬于串聯重復利用。
2.4循環水量和串聯水量的區別
循環水量是指在確定的用水單元或體系內，生產過程中已用過的水再循環用于同一過程的水量。
串聯水量是指在確定的用水單元或系統內，生產過程中產生的或使用后的水量再次用于另一單元或系統的水量。
可見，兩者的區別在是否同一過程。對此，將有以下的判斷標準：
1、所使用的兩個設備是完全不同，且水運用的環境和作用也不同，屬于不同的過程。
2、在同一設備中不同的部位或同一設備，且進行兩個完全不同的工序時，屬于不同的過程。例如，在退煮漂生產線中，煮漂和水洗；在浸染工藝中煮漂和染色工序是在同一設備完成的，但不屬于同一過程。
3、一個供給系統同時向幾臺設備或同一臺設備的幾個點提供相同性質的水或水溶液，而這些設備和用水點的工序是相同，屬于同一過程；若這些設備和耗水點的工序是不相同，不屬于同一過程。例如，漿染紗生產中染料液的循環，這是循環水量；冷卻水回收水池向部分染色機提供工藝水，同時，向另外部分染色機提供冷卻水，這不屬于循環水量。
具有爭議的是長車的逆流水洗。就工序來說都是水洗過程，可以認為是循環水量；若考慮到每個水洗槽的濃度不同，可認為是工序有差異，就是串聯水量。
3.重復利用水量
3.1確定方法
確定重復利用水量是計算水重復利用率的基礎。確定重復利用水量就是確定哪些屬于水的重復利用，那些不屬于水的重復利用。確定方法如下：
1、考察各種設備、生產線或工序的水使用狀況，劃分水重復利用單元。
2、根據水重復利用單元的形式和特點，確定循環水量（Vcy）或串聯水量（Vs）。
由于水重復利用的形式較多，確定時需要對設備和工序逐一分析，然后確定。需要說明的是：

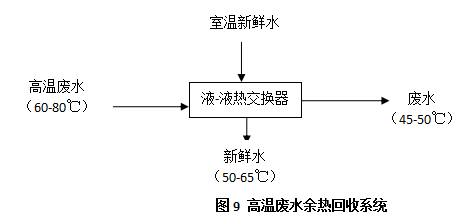

< >企業以外購入或引進的水源均不能計為重復利用水量，包括回用水。在一個過程中利用了水的余熱，而沒有重復利用其水量，該水量不能計為重復利用水量。見圖9.。
在圖9中，高溫廢水余熱回收過程僅回收利用了高溫廢水的余熱，而水量沒有再利用，不能作為重復利用水量。
3.2計量原則
水再次利用過程中，應安裝必要的水表統計重復利用水量。計量重復利用水量的水表應安裝在重復利用水量的進水處。當客觀條件不允許時，可利用水平衡分析的原理，計算出相應的重復利用水量。
